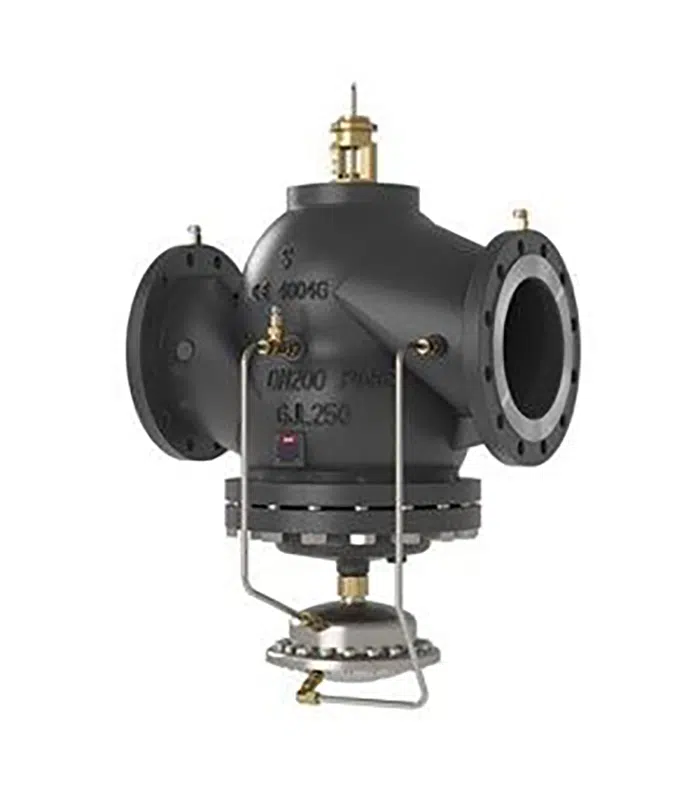

Balans Vanası Danfoss 003Z0717 AB-QM DN 200 HF 270 m³/h PN16 PICV Flanşlı

Endüstriyel Ölçekli HVAC Sistemleri için Basınçtan Bağımsız Kontrol Vanası (PICV)

Danfoss AB-QM (003Z0717), büyük ölçekli ısıtma, soğutma ve havalandırma (HVAC) sistemleri için geliştirilmiş, DN 200 çapında, 270 m³/h (270.000 l/h) yüksek debi (HF) kapasitesine sahip, basınçtan bağımsız balans ve kontrol vanasıdır (PICV) . Cihaz, otomatik balanslama, debi sınırlandırma ve hassas sıcaklık kontrolü fonksiyonlarını tek bir endüstriyel gövdede birleştirir. Gri dökme demir (EN-GJL-250) malzemeden üretilmiş sağlam gövdesi, bölgesel ısıtma, merkezi soğutma grupları ve büyük klima santralleri gibi en zorlu ticari ve endüstriyel uygulamalarda uzun yıllar güvenilir performans sunar . Entegre fark basınç regülatörü sayesinde vana, sistemdeki basınç dalgalanmalarından bağımsız olarak her zaman %100 otorite ile çalışır ve ayarlanan debi değerini hassas biçimde korur .

Gelişmiş PICV Teknolojisi ile Değişken Debili Sistemlerde Tam Kontrol

AB-QM, bünyesinde barındırdığı dahili fark basınç kontrolörü sayesinde, sistemdeki diğer vanaların açılıp kapanmasından kaynaklanan basınç değişimlerini anında kompanze eder. Bu özellik, özellikle büyük klima santralleri, ısı eşanjörleri, soğutma grupları ve bölge istasyonları gibi kritik ekipmanlarla donatılmış değişken debili sistemlerde her ünitenin ihtiyaç duyduğu tam debiyi almasını garanti eder. Doğru hidrolik balans sayesinde aşırı debi oluşumu engellenir, gürültü problemleri ortadan kalkar ve sirkülasyon pompaları daha düşük hızlarda çalışarak ciddi oranda pompa enerji tasarrufu sağlanır. Vana, 600 kPa maksimum fark basınca dayanıklıdır ve 60 kPa başlatma basıncı gerektirir .

Kolay Ayar, Görünür Skala ve Hızlı Devreye Alma

AB-QM, üzerinde bulunan dijital ayar skalası sayesinde istenen debi değerine kolayca ayarlanabilir. Ayar değeri, aktüatör monte edildikten sonra dahi hem üstten hem de yandan okunabilecek şekilde tasarlanmıştır; bu sayede sistem devreye alma ve bakım süreçlerinde büyük kolaylık sağlar. Entegre kesme (shut-off) fonksiyonu, ayrı bir vanaya gerek kalmadan hattın izole edilmesini mümkün kılar. Vana, besleme veya dönüş hattına monte edilebilir ve flanşlı bağlantıya (PN16) sahiptir . Üç test tapalı versiyon olması, sistem devreye alma sırasında hassas basınç ve debi ölçümü yapılabilmesine imkan tanır .

Geniş Aktüatör Uyumluluğu ve Esnek Uygulama Alanları

AB-QM, Danfoss’un AME 655, AME 658/659 SU/SD, AMV(E) 655/658/659 gibi endüstriyel tip aktüatörleri ile tam uyumludur. Bu sayede manuel balans vanası olarak kullanılabildiği gibi, aktüatör takılarak tam otomatik kontrol vanasına dönüştürülebilir. PN16 basınç sınıfı ve -10°C ile +120°C arası geniş akışkan sıcaklık aralığı ile bölgesel ısıtma/soğutma şebekeleri, enerji santralleri, büyük ticari kompleksler, havalimanları ve hastaneler gibi yüksek kapasiteli kritik uygulamalarda güvenle kullanılabilir . 30 mm strok mesafesi, yüksek akışlarda dahi hassas kontrol yanıtı sağlar .
